散热风扇FG信号功能与作用

FG信号,即频率发生器,是散热风扇中的一个重要功能部件。它通过特定的方式,实时检测并传输风扇的转速信息。

风扇运转时,转子的N、S极切换会产生高低电平变化,转速越快,电平变化也就越快。从而可以通过变化的频率来侦测风扇的转速。

FG信号的工作原理

FG信号的工作原理基于电磁感应和信号处理技术。风扇转子内部包含有多个磁极,当转子旋转时,会不断地经过传感器(如霍尔传感器)附近。传感器根据磁极的切换产生高低电平的变化,这种变化被转换成电信号进行传输。通常,这种电信号是以方波的形式存在的,其频率与风扇的转速成正比。通过计算方波的频率,我们就可以得出风扇的转速,计算公式一般为:每分钟转速 = 方波频率 * (60/磁极对数)。

FG信号的功能与作用

实时监控转速:FG信号重要的功能就是实时监控风扇的转速。通过检测FG信号的频率,系统可以准确了解风扇的工作状态,从而做出相应的调整。

实现智能调速:基于FG信号的实时转速信息,系统可以实现风扇的智能调速。当设备温度上升时,系统可以增加风扇的转速以加强散热;当温度下降时,则可以适当降低转速以减少噪音和能耗。

故障检测与报警:FG信号还可以用于风扇的故障检测。如果风扇转速异常或停止转动,FG信号的频率将发生变化或停止,系统可以通过检测这种变化来判断风扇是否故障,并发出相应的报警信号。

提高系统稳定性:通过实时监控风扇的转速和工作状态,系统可以更加准确地控制散热,避免因过热而导致的性能下降或系统崩溃,从而提高系统的整体稳定性和可靠性。

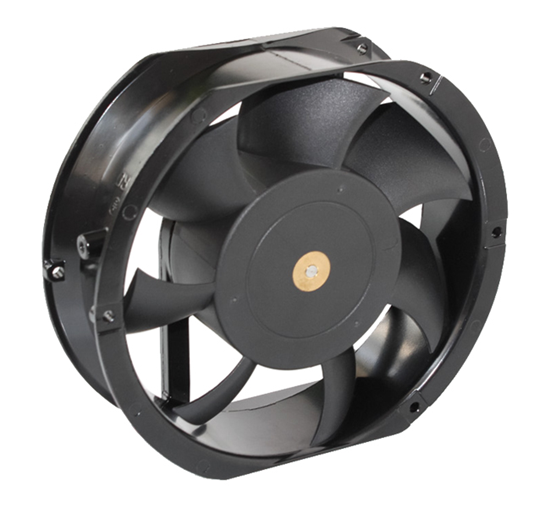

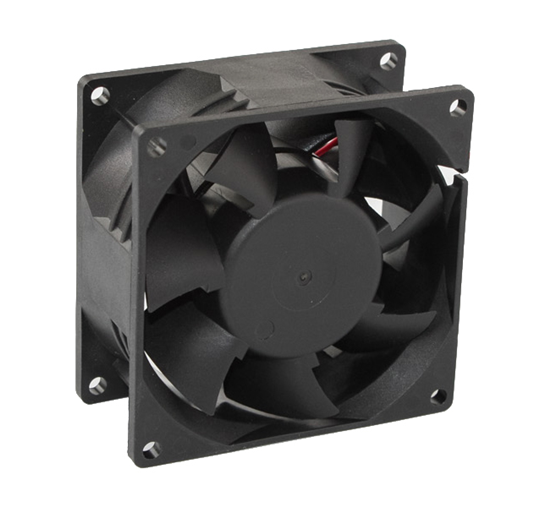

辉盈散热风扇框架和扇叶均采用PBT材质,使用寿命可达5-7万小时。可增加防水、防油以及耐腐蚀防护(可达IP68),高性能、运行平稳,并且散热风扇体积小,功耗低,无电磁干扰。

以上就是关于“散热风扇FG信号功能与作用”的具体介绍,上海辉盈可根据客户不同需求定制PWM调速,RD,FG报警信号等散热产品。如有相关需求,可联系18930711616辉盈散热风机供应厂家。
