恒立佳创：恒立液压导轨

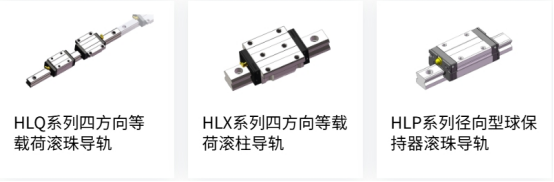

恒立液压导轨:HLQ系列四方向等载荷滚珠导轨、HLX系列四方向等载荷滚柱导轨、HLP系列径向型球保持器滚珠导轨。

一、HLQ 系列四方向等载荷滚珠导轨特点详细对比

1.4 方向等负荷原理阐述:HLQ 系列通过将钢球列按 45° 接触角配置,使滑块在径向、反径向和侧向四个方向能均匀承受额定载荷。这种设计方式使得导轨在不同的受力情况下,都能为设备提供稳定的支撑。例如在一些需要多角度运动的机械装置中,如多关节机器人,无论其手臂如何伸展、旋转,导轨都能保证每个方向的承载能力相同,确保机器人动作的精准性。

2.应用场景优势:在自动化生产线上的物料搬运设备,可能会频繁地改变运动方向和姿态,HLQ 系列的 4 方向等负荷特性就能够很好地适应这种复杂的工况,保证设备在各种姿势下都能平稳地搬运物料,减少因载荷不均导致的设备故障。

3.高刚性型性能体现:该系列导轨的高刚性是通过合理的结构设计和优质的材料来实现的。在结构上,可能采用了加厚的导轨壁或者特殊的加强筋结构,材料方面则选用了高强度的合金钢等。这种高刚性在实际应用中表现为在承受较大的外力时,导轨自身的变形极小。

4.应用价值:以精密磨床为例,在磨削过程中,磨头需要在导轨的引导下进行高精度的直线运动。HLQ 系列导轨的高刚性能够确保磨头的运动精度,即使在磨削力较大的情况下,也能保证加工出的工件表面平整度和尺寸精度达到极高的标准。

5.自动调心能力工作机制:当滑块受到非均匀载荷或者安装有一定偏差时,HLQ 系列导轨能够自动调整滑块的位置,使其恢复到最佳的工作状态。这是因为导轨与滑块之间的配合结构具有一定的弹性和自适应能力,能够在一定范围内自动补偿安装误差和受力不均的情况。

6.优势所在:在一些大型设备的组装过程中,由于安装环境和工艺的限制,很难保证导轨和滑块的安装完全精确。HLQ 系列导轨的自动调心能力就可以有效解决这个问题,减少了安装过程中的调试时间和成本,同时也延长了导轨和滑块的使用寿命。

7.出色的耐久性因素:其耐久性主要得益于导轨的材料质量上乘,表面处理工艺先进,以及结构设计合理。在材料方面,采用了具有良好耐磨性和抗疲劳性的材料;表面处理可能包括高精度的研磨和特殊的防锈、耐磨涂层;结构上则使钢球和导轨之间的接触应力分布均匀,减少局部磨损。

8.实际应用优势:在长期运行的物流输送设备中,如自动分拣系统的传送带,HLQ 系列导轨能够在长时间、高频率的工作环境下保持良好的性能,减少设备的维修和更换次数,提高了设备的整体运行效率。

二、HLX 系列四方向等载荷滚柱导轨特点详细对比

1.超高刚性、超重载荷性能原理:HLX 系列使用滚柱作为滚动体,相比滚珠,滚柱与导轨和滑块的接触面积更大。而且通过延长滑块的总长度,增加了有效滚柱的数量,使得导轨能够承受更大的载荷。同时,滚柱与滚动面以 45° 接触角接触,能够更好地将上下和左右方向的负荷分散,从而实现超高刚性。

2.应用场景优势:在重型冲压设备中,冲压过程会产生巨大的冲击力。HLX 系列导轨的超高刚性和超重载荷能力能够有效地承受这种冲击力,保证冲压模具的精确运动,提高冲压件的质量和生产效率。

3.4 方向等负荷原理与 HLQ 对比:和 HLQ 系列类似,HLX 系列也是以 45° 接触角接触各滚动面,实现 4 方向等负荷。不过由于滚柱的特性,它在承受等方向载荷时,能够提供更稳定、更大的支撑力。

4.应用场景优势:在大型机床的工作台移动系统中,工作台可能会在不同方向上受到切削力、工件重力等多种力的作用。HLX 系列导轨的 4 方向等负荷特性可以确保工作台在各个方向都能得到均匀的支撑,保证加工精度。

5.互换性高、防尘配件丰富优势:HLX 系列导轨的互换性高,这意味着在设备维护和更换零部件时,可以更方便地进行导轨或滑块的替换。这对于一些需要快速维修和更换部件的生产设备来说,能够大大减少设备的停机时间,提高生产效率。

6.防尘配件作用:丰富的防尘配件可以有效地防止灰尘、切屑等杂质进入导轨内部。在金属加工车间等恶劣环境中,这些杂质很容易进入导轨,导致滚柱和滚动面的磨损加剧。良好的防尘措施能够延长导轨的使用寿命,保证设备的正常运行。

三、HLP 系列径向型球保持器滚珠导轨特点详细对比

1.小型化、径向型特点:HLP 系列导轨的小型化设计使其在空间有限的设备中具有很大的优势。它可能在保证一定承载能力的前提下,通过优化结构和选用合适的材料,减小了导轨和滑块的尺寸。径向型的设计则是侧重于在径向方向上提供良好的支撑和运动精度。

2.应用场景优势:在小型精密仪器设备中,如电子显微镜的载物台移动系统,由于设备内部空间狭小,HLP 系列导轨的小型化和径向型设计能够满足载物台在有限空间内进行高精度的径向移动,确保观察样本的准确定位。

3.出色的平面行走精度实现方式:钢球沿着轨道和滑块上精密研磨加工而成的 4 列滚动面滚动,并且通过球保持器与返向器使钢球列循环运动。这种设计使得钢球的运动更加稳定和精确,从而保证了滑块在平面上的行走精度。

4.应用价值:在平面磨床的工作台运动系统中,HLP 系列导轨的出色平面行走精度能够确保工作台在平面内的磨削运动精度,从而提高磨削工件的平面度和表面质量。

5.自动调心能力与 HLQ 系列异同:和 HLQ 系列类似,HLP 系列导轨也具有自动调心能力。当滑块受到不均匀载荷或者安装有偏差时,能够自动调整位置。不过,由于其结构和应用场景的差异,HLP 系列的自动调心范围和方式可能会有所不同。

6.应用场景优势:在一些对安装精度要求较高但实际安装过程中可能会出现一定误差的设备中,如小型自动化装配设备,HLP 系列导轨的自动调心能力可以有效地弥补安装误差,保证设备的正常运行和装配精度。

(恒立佳创是恒立集团在上海成立的一站式客户解决方案中心,旨在为客户提供恒立全球12个生产制造基地生产的液压元件、气动元件、导轨丝杆、密封件、电驱电控、精密铸件、无缝钢管、传动控制与系统集成等全系列产品的技术支持与销售服务。)
